    概述:

    风光互补发电系统是通过风力发电机和太阳电池方阵两种发电设备共同发电,是利用太阳能电池方阵、风力发电机(将交流电转化为直流电)将发出的电能存储到蓄电池组中,当用户需要用电时,逆变器将蓄电池组中储存的直流电转变为交流电,通过输电线路送到用户负载处。



    技术构成:

    1.发电部分:由1台或者多台风力发电机和太阳能电池板矩阵组成,完成“风—电、光—电”的转换,并且通过充电控制器与直流中心完成给蓄电池组自动充电的工作。

    2. 蓄电部分:由多节蓄电池组成,完成系统的全部电能储备任务。

    3. 充电控制器及直流中心部分:由风能和太阳能充电控制器、直流中心、控制柜、避雷器等组成。完成系统各部分的连接、组合以及对于蓄电池组充电的自动控制。

    4.供电部分:由一台或者几台逆变电源组成,可把蓄电池中的直流电能变换成标准的220V交流电能,供给各种用电器,或者采用小功率led光源,蓄电池可以直接供电。



    特点:

    A、风光互补发电系统由太阳能光电板、小型风力发电机组、系统控制器、蓄电池组和逆变器等几部分组成,发电系统各部分容量的合理配置对保证发电系统的可靠性非常重要。

    B、由于太阳能与风能的互补性强,风光互补发电系统在资源上弥补了风电和光电独立系统在资源上的缺陷。同时,风电和光电系统在蓄电池组和逆变环节是可以通用的,所以风光互补发电系统的造价可以降低,系统成本趋于合理。

    C、风光互补发电站是针对通信基站、微波站、边防哨所、边远牧区、无电户地区及海岛,在远离大电网,处于无电状态、人烟稀少,用电负荷低且交通不便的情况下,利用本地区充裕的风能、太阳能建设的一种经济实用性发电站。



    风光互补供电系统应用领域

    A、风光互补公共照明系统

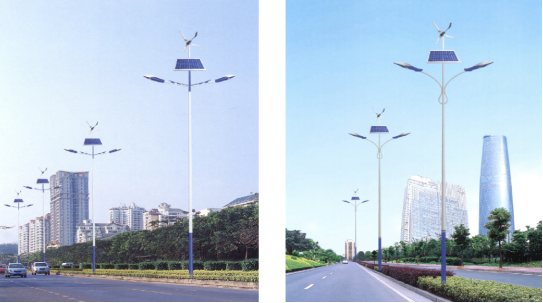

    该系统完全利用风和太阳光能为灯具供电(无需外接电网)。系统兼具风能和太阳能产品的双重优点,由风、光能协同发电,电能储于蓄电池中,开关智能控制,自动感应外界光线变化,无须人工操作,主要用于乡村结合道路、高速公路、城市道路、防洪堤及景观道路

    产品特点:零电费、零排放,节能减排、绿色环保、未来照明发展的重要方向之一;利用自然资源自身发电,无需外界供电;独立供电,无需其他辅助输电设备;自身发电,运行不需要电费支出。

    风光互补公共照明系统应用范围:城市路灯;农村路灯——“路路亮”高速公路;防洪堤;景观工程;小区公共照明等。

     B、风光互补油田供电系统

    风光互补供电系统、传输设备等组成,利用风能和太阳能发电,再把两者结合起来达到优势互补。用于抽油机、水泵、值班室、路灯、加热炉等井场用电处供电,大大降低井场能耗。

    C、家庭供电系统

    主要用于农村无电户、别墅度假屋、渔船游艇、家庭并网系统。

    D、风光互补分布式电站系统

    主要应用于分布式电站、用户侧并网、海岛、边防哨所无电村集中供电。

    E、风光互补离网型独立供电系统

    主要应用于通信基站、加油站、收费站、养殖场等。

    F、风光互补监控指示系统

    主要应用于:交通监控、指示;治安国防监控;石油、天然气、电力线监控;森林防火监控等。

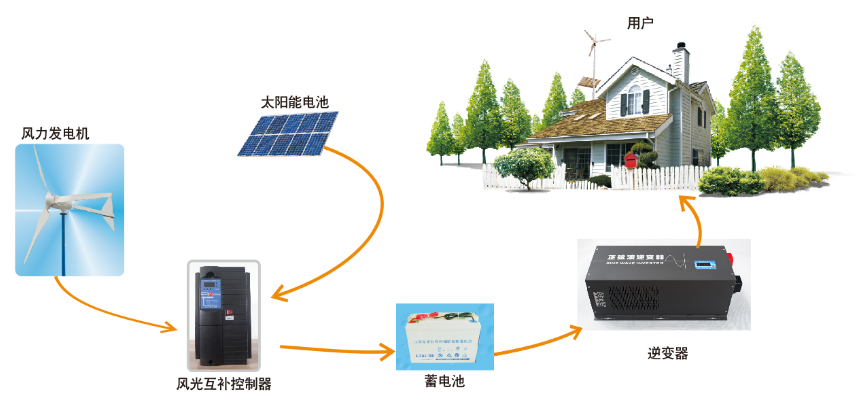

    系统示意图





    风光互补供电系统设计方案(1KW以下

    系统设计

    OL-Steady500

    OL- Steady 600

    OL- Steady 1000

    额定容量

    500W

    600W

    1KW

    风力发电机

    300W(12Vor24V)

    300W(12Vor24V)

    600W 24V

    太阳能光伏组件

    100W(12Vor24V)*2

    100W(24V)*3

    200W(24V)*2

    150W(12V)*2

    阀控密闭式免维护蓄电池

    150Ah*2

    150Ah*4

    200Ah*2

    200Ah*2

    200Ah*4

    风光互补控制逆变器

    (离网型)

    控制逆变一体机

    600W 24V

    控制逆变一体机

    1000W 24V

    输入:600W风机/400W光伏

    输出:600W 110-240V 50/60Hz

    安装方式

    地面安装(包括山坡安装)

    地面安装(包括山坡安装)/屋顶安装(包括平房顶、瓦屋顶、波纹金属屋顶)/墙壁安装

    建议安装塔架高度

    地面安装:6.5米-8米

    地面安装:10米左右

    屋顶安装:4米左右

    墙壁安装:3米左右

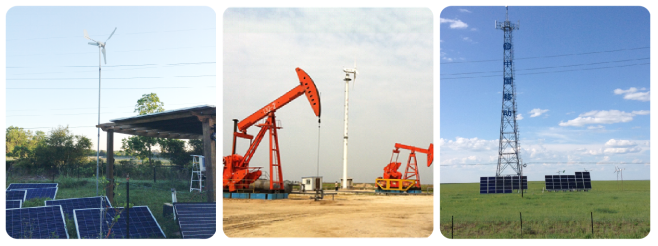

    实际应用案例





    风光互补供电系统设计方案(12KW以下

    系统设计

    OL-Steady2000

    OL-Steady3000

    OL-Steady6000

    OL-Steady12000

    额定容量

    2KW

    3KW

    6KW

    12KW

    风力发电机

    1KW 24V

    1.5KW 48V

    3KW 96V

    3KW 110V

    太阳能光伏组件

    250W(24V)*4

    250W(24V)*6

    250W(24V)*12

    135W(12V)*45

    阀控密闭式免维护蓄电池

    200Ah*4

    200Ah*4

    150Ah*8

    150Ah*18

    200Ah*8

    200Ah*18

    风光互补控制逆变器

    (离网型)

    输入:1000W风机

          1000W光伏

    输入:1500W风机

          1500W光伏

    输入:3000W风机

          3000W光伏

    输入:6000W风机

           6000W光伏

    输出:1000W 110-240V 50/60Hz

    输出:1500W 110-240V 50/60Hz

    输出:3000W 110-240V 50/60Hz

    输出:5000W 110-240V 50/60Hz

    安装方式

    地面安装(包括山坡安装)/屋顶安装(包括平房顶、瓦屋顶、波纹金属屋顶)/墙壁安装

    建议安装塔架高度

    地面安装:10米左右

    地面安装:10米左右

    地面安装:10米左右

    地面安装:10米左右

    屋顶安装:4米左右

    屋顶安装:4米左右

    屋顶安装:4米左右

    屋顶安装:4米左右

    墙壁安装:3米左右

    墙壁安装:3米左右

    墙壁安装:3米左右

    墙壁安装:3米左右

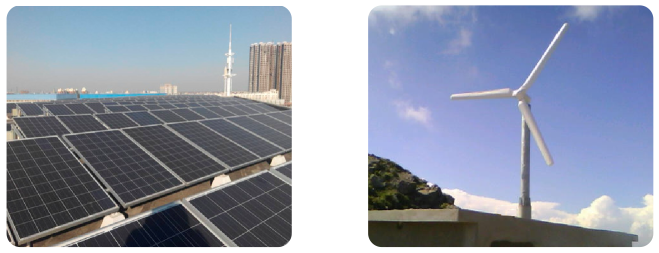

    实际应用案例





    风光互补供电系统设计方案(12KW以上

    系统设计

    OL-Steady15000

    OL-Steady20000

    OL-Steady30000

    OL-Steady50000

    额定容量

    15KW

    20KW

    30KW

    50KW

    风力发电机

    3KW *2

    3KW *2

    5KW *2

    10KW *2

    太阳能光伏组件

    250W * 36

    250W * 56

    250W * 80

    135W * 120

    阀控密闭式免维护蓄电池

    12V/180Ah*36

    负载4h/

    12V/180Ah*54

    负载4h/

    12V/180Ah*108

    负载4h/

    12V/180Ah*216

    负载4h/

    风光互补控制逆变器

    (离网型)

    输入:6KW风机

    9KW光伏

    输入:6KW风机

    14KW光伏

    输入:10KW风机

    20KW光伏

    输入:20KW风机

    30KW光伏

    输出:220V / 50Hz

    输出:220V / 50Hz

    输出:220V / 50Hz

    输出:220V / 50Hz

    安装方式

    地面安装(包括山坡安装)/屋顶安装(包括平房顶、瓦屋顶、波纹金属屋顶)/墙壁安装

    建议安装塔架高度

    地面安装:10米左右

    地面安装:10米左右

    地面安装:10米左右

    地面安装:10米左右

    屋顶安装:4米左右

    屋顶安装:4米左右

    屋顶安装:4米左右

    屋顶安装:4米左右

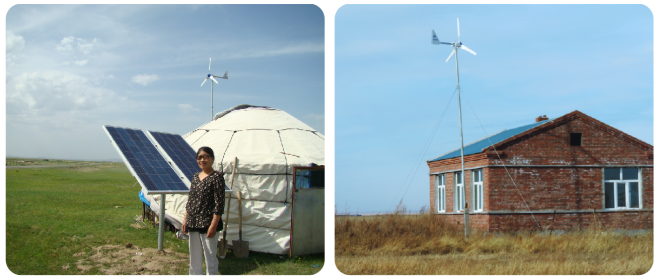

    实际应用案例


  •  风光互补路灯

    概述

    风光互补路灯由风力发电机、太阳能电池板、控制器、蓄电池、灯具、灯杆等几部分组成。

    风光互补路灯以风光互补发电为电源,适合在有一定风力、光照条件的地区使用,如公路、市郊道路、旅游景区、开发区等。条件适合的如广告、景观、场地、绿化照明也可以使用风光互补路灯。风光互补路灯代表了未来路灯的发展方向。

    风光互补路灯一般以风力发电为主,以太阳能发电为辅,二者比率约为10:3,因而数日阴雨天也能维持正常夜间照明。我公司将根据各地气象条件和实际需要,为客户推荐合适的风光发电量的比率。



    风光互补路灯特点

       1、环保--污染零排放;

       2、节能--把风能和光能转化为电能;

       3、节约--节省大量常规变配电设施;

       4、安全--技术成熟,安全可靠;

       5、美观--成为独特风景线。

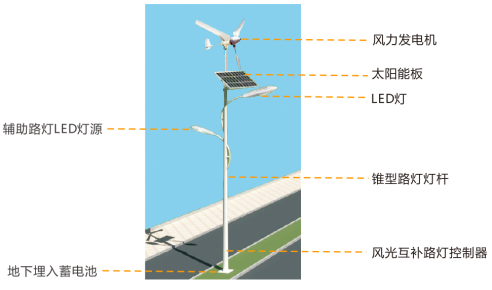

    风光互补路灯系统组成

    A、 风力发电机

    风力发电机电类型选配:直流风力发电机或交流风发电机;

    风力发电机电功率大小选配:300W、400W ,多配低速永磁电机;

    风力发电机电压选配:DC12V、DC24V ,主要供LED灯及中小功率HID灯;AC220V、380V ,供大HID灯 用时,要配太阳能专用电子整流器;

    B、 太阳能电池板

    单晶硅光电转换率高,多晶硅弱光性较强,故后者在风光互补路灯太阳能电池板中应用较多。

    我公司所配的太阳能电池板额定功率有:55W、60W、65W、80W、85W、90W、100W、120W、 130W、150W等。

    C、 控制器

    用于控制:风机发电;太阳能电池发电;路灯电源(交流或直流);蓄电池组充放电;光控或时控。

    保护功能:夜间防反充电保护;蓄电池过充电、过放电保护;蓄电池开路保护;负载过电压保护;输出过 载保护;输出短路保护;太阳能电池接反保护;防雷保护等。

    D、 蓄电池组

    —般配备免维护铅酸蓄电池,装在路灯杆中间或地埋•蓄电池组:12V、24V , 45~200Ah。以每天工作 6-10小时计算,_般可以连续工作3-7个阴雨天。

    E、 路灯光源

    选配LED灯——功率有 15W、21W、30W、42W、60W、80W、90W、120W ; DC12V、24V电源,其寿命长,眩光值较高。

    F、灯柱

    灯柱一般高为6-12m。灯柱下部装蓄电池,上部装风力发电机和太阳能电池板,要求灯柱有较高的强度和 配套基础。





    风光互补路灯效果图





    风光互补路灯系统设计方案(一套电源一个灯)

    光源功率

    15W

    30W

    60W

    80W

    90W

    120W

    工作时间

    8h

    6h

    6h

    6-8h

    6-8h

    6-8h

    风力发电机

    300W

    12V/24V

    300W

    12V/24V

    300W或400

    12V/24V

    300W或400

    12V/24V

    300W或400

    12V/24V

    300W或400

    12V/24V

    太阳能光伏组件

    60W

    60W/90W

    120W/180W

    180W/200W或280W



    200W/280W或300W

    280W/300W或360W

    蓄电池

    65Ah

    100Ah120Ah

    200Ah/240Ah

    240Ah/300Ah

    300Ah

    300Ah/400Ah或500Ah

    控制器

    3A

    3A

    10A

    10A

    10A

    20A

    光源高度

    4m

    6m

    6-8m

    8-10m

    8-10m

    8-10m

    安装间距

    15m

    20m

    30m

    20m

    20m

    25m

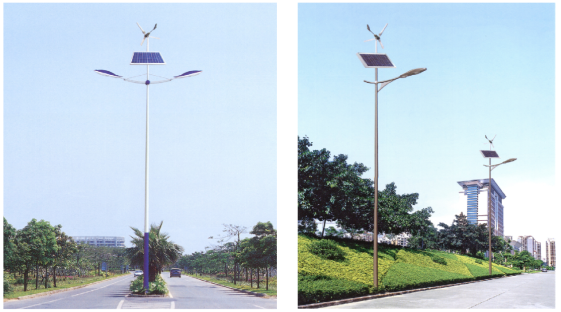

    实际应用案例




    风光互补路灯系统设计方案(一套电源两个灯)

    光源功率

    30W

    60W

    80W

    90W

    工作时间

    6h

    6h

    6-8h

    6-8h

    风力发电机

    300W

    12V/24V

    300W或400

    12V/24V

    300W或400

    12V/24V

    400W

    12V/24V

    太阳能光伏组件

    120W/180W

    280W/300W

    360W

    360W

    蓄电池

    200Ah/240Ah

    240Ah/300Ah

    480Ah

    600Ah/800Ah

    控制器

    3A

    10A

    10A

    10A

    灯具

    30W*2

    60W*2

    80W*2

    90W*2

    光源高度

    6m

    6-8m

    8-10m

    8-10m

    安装间距

    20m

    30m

    20m

    20m



    实际应用案例
